總體介紹

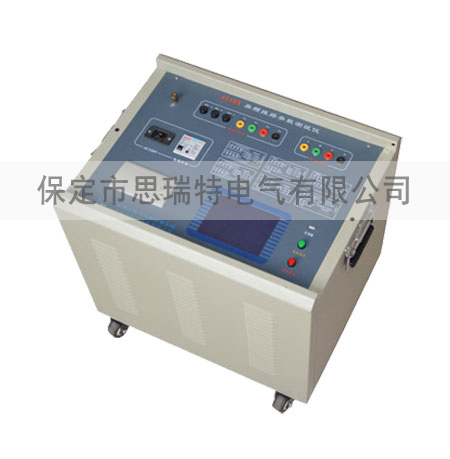

SR9001 異頻線路參數測試儀是發電站、變電站等現場或?qū)嶒炇覝y試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。
功能介紹
1.全觸摸超大液晶顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
2.變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
3.DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力。
4.操作簡單
外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題。
5. 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
6.科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。
技術指標
1. 使用條件： -20℃ ~ 50℃ RH＜80%
2. 抗干擾原理：變頻法
3. 電 源： AC 220V±10% 頻率無限制
4. 電源 輸出： 最大輸出電壓AC300V
電壓精度0.5%
電流精度0.5%
最大輸出電流8A
輸出頻率45Hz、55Hz
5. 測量范圍： 電容 0.01~30µF
阻抗 0.1~400Ω
阻抗角-180°~ +180°
6. 測量分辨率：電容0.0001µF
阻抗0.0001Ω
阻抗角0.0001°
7. 測量準確度：電容： ≥1µF時 ±1%讀數±0.01µF；
＜1µF時 ±2%讀數±0.01µF
電阻： ≥1Ω時 ±1%讀數±0.01Ω；
＜1Ω時 ±2%讀數±0.01Ω
阻抗角：±0.2° （電壓＞1.0V）；
±0.3° (電壓:0.2V~1.0V)；
8. 干擾電流：小于 40A
9. 外型尺寸： 500（L）×400（W）×450（H
10. 存儲器大?。?00 組
11.重 量： 55 Kg
售后服務
1.儀器若出現質量問題，自購買之日起叁個月內包換，一年內免費維修，終身提供保修和技術服務。
2.如發現儀器有不正常情況或故障請及時與我們聯系，以便為您提供最便捷的處理方案，未經允許，請不要自行處理，以免發生危險。
